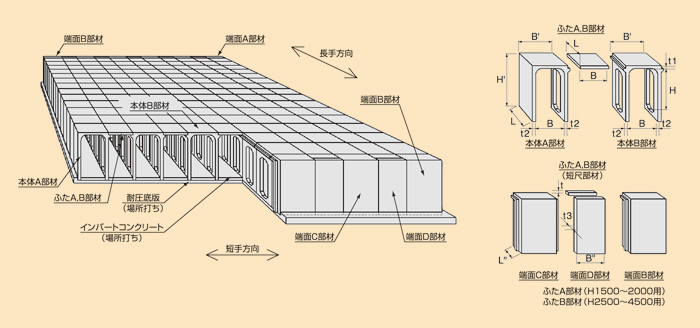

製品情報『M.V.P.システム』規格・寸法

　　


●本体部材

規　格 質　量(㎏) 寸　法(mm)
本体Ａ部材 本体Ａ部材 本体Ａ部材 Ｂ Ｂ' Ｈ Ｈ' Ｌ t1 t2 Ｂ" Ｌ" t3
H1500 6820 6580 7060 3000 3400 1500 1900 2000 200 200 2970 1000 250
H2000 7570 7080 8060 3000 3400 2000 2400 2000 200 200 2970 1000 250
H2500 6550 5835 7260 2000 2500 2500 2900 1500 200 250 2970 750 250
H3000 7250 6305 8200 2000 2500 3000 3400 1500 200 250 2970 750 250
H3500 7955 6770 9135 2000 2500 3500 3900 1500 200 250 2970 750 250
H4000 10485 8760 12210 2000 2600 4000 4450 1500 250 300 2970 750 250
H4500 11330 9325 13335 2000 2600 4500 4950 1500 250 300 2970 750 250

●端面部材

規　格 質　量(㎏) 寸　法(mm)
端面Ａ、Ｂ 端面Ｃ 端面Ｄ 端面Ｅ Ｂ Ｂ' Ｈ Ｈ' Ｌ t1 t2 Ｂ" Ｌ" t3
H1500 6880 7075 3525 3385 3000 3400 1500 1900 2000 200 200 2970 1000 250
H2000 8360 8595 4455 8120 3000 3400 2000 2400 2000 200 200 2970 1000 250
H2500 7210 7465 5380 6950 2000 2500 2500 2900 1500 200 250 2970 750 250
H3000 8345 8645 6310 8045 2000 2500 3000 3400 1500 200 250 2970 750 250
H3500 9480 9820 7240 9140 2000 2500 3500 3900 1500 200 250 2970 750 250
H4000 11685 12070 8260 11300 2000 2600 4000 4450 1500 250 300 2970 750 250
H4500 12915 13340 9185 12490 2000 2600 4500 4950 1500 250 300 2970 750 250

●ふた部材

部材名称 適用規格 質　量(㎏) 寸　法(mm)
Ｂ Ｌ t
ふたＡ部材 Ｈ1500
H2000		 5515 3960 1998 280
4820 3460
2940 2960 200
2445 2460
1945 1960
ふたＡ部材
（短尺部材）		 2050 3960 748 280
1790 3460
1090 2960 200
905 2460
720 1960
ふたＢ部材 Ｈ2500
H3000
H3500
H4000
H4500		 4130 3960 1498 280
3610 3460
2200 2960 200
1830 2460
1455 1960
1085 1460
ふたＢ部材
（短尺部材）		 1360 3960 498 280
1185 3460
720 2960 200
600 2460
475 1960
355 1460
